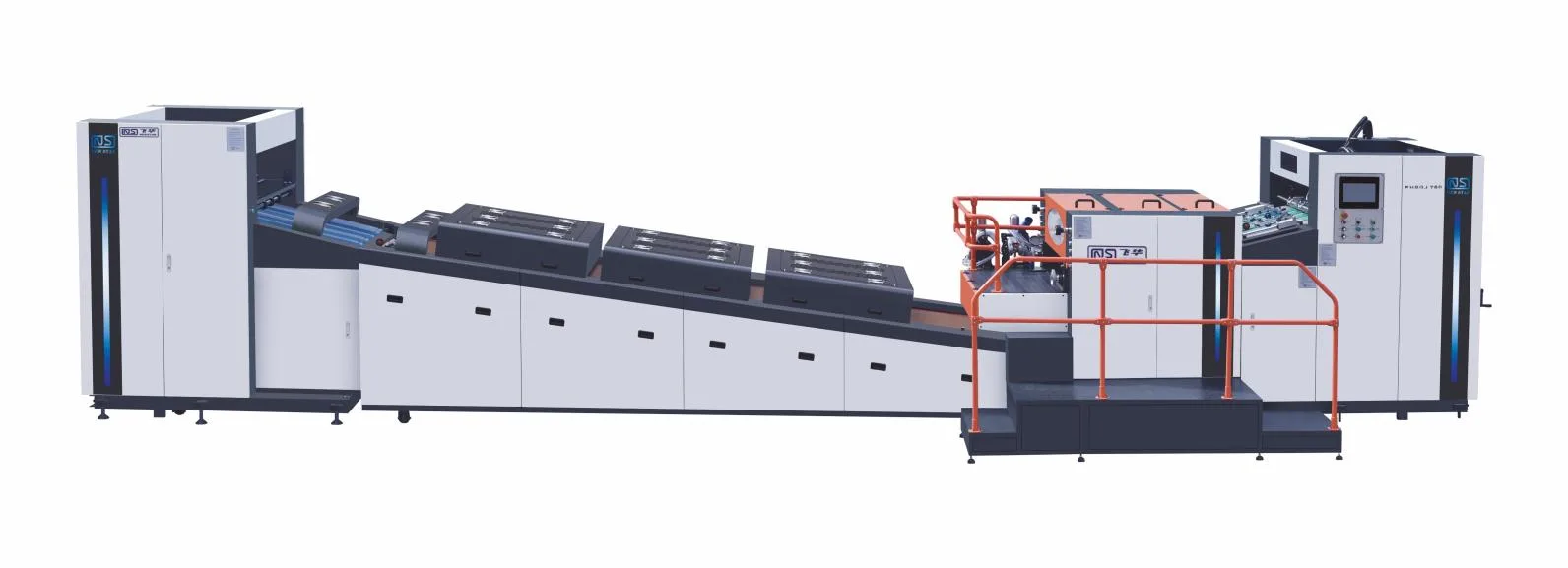

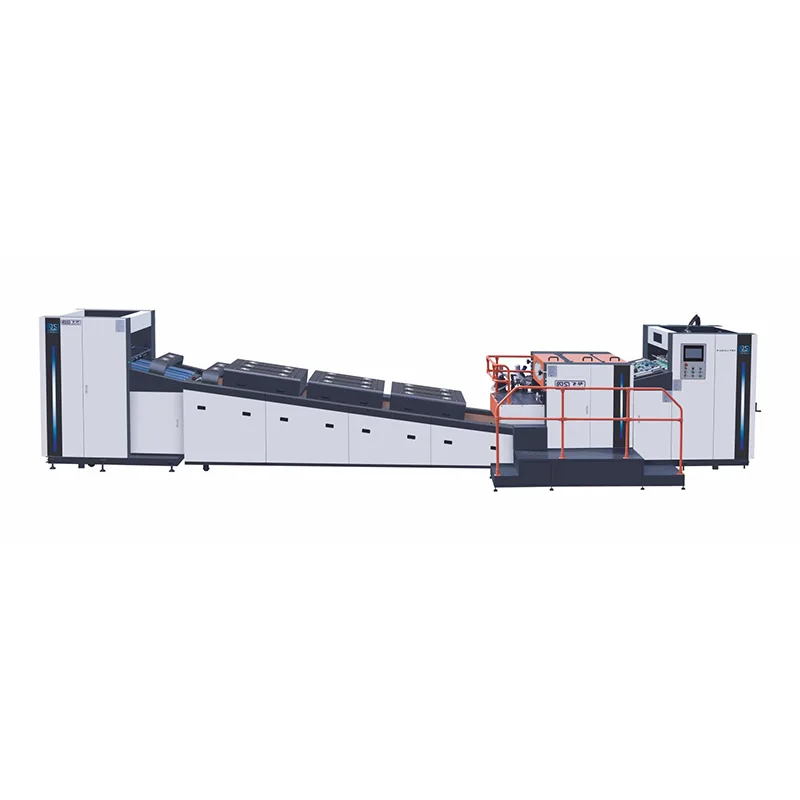

FHSGJ-760 Plně automatický vysokorychlostní celobodový lakovací stroj

Rozsah použití

TNEW STAR FHSGJ-760 Full Automatický vysokorychlostní celo/bodový lakovací stroj uvedený na trh naší společností, který může zlepšit vlastnosti tisku: voděodolný, prachotěsný, zkrášlení povrchu atd. Je vhodný pro plakáty, knihy, brožury, barevné krabice, balení barevných krabic atd. Proces lakování!

Technické parametry

Detailní konfigurace

(1) Standardní konstrukce stroje

1. Automatický podavač

2. Lakovací jednotka (UV olej/lesklý olej na vodní bázi)

3. Sušící dopravníkový systém (UV sušička/IR sušička)

4. Automatický zakladač

5.Automatický řídicí systém

(2) Konfigurace stroje a technická specifikace

1. Automatický podavač papíru

- Vysoká spolehlivost je přijata pro rychlé a plynulé podávání papíru.

- Vybaveno citlivým elektromechanickým detektorem dvojitého napětí a přepážkou cizího tělesa, stroj se v případě abnormálního stavu okamžitě zastaví.

- Přesný a spolehlivý přední a boční měřič.

2. Hostitel povlaku

- Rychlost potahování až 6000-9000 listů/hod.

- Použití velkého průměru otiskovacího bubnu, buben dynamickým vyvážením, potahování olejového filmu naplocho.Dvouhřídelový přenos oleje, škrabka, jednoduchá a spolehlivá kontrola oleje.

- Nátěrový buben využívá šroubové upínací zařízení, které je jednoduché a odolné.

- Struktura přenosu oleje vpřed a vzad, snadná konverze, flexibilní nastavení tloušťky.

FHSGJ-760 1050 je k dispozici s volitelnými keramickými aniloxovými válečky a raklemi.

3. UV sušící zařízení (UV sušič + IR sušič) Hlavní upgrade s volitelnými UV LED lampami

- UV sušící zařízení využívá tři UV rtuťové lampy, které mohou rychle ztuhnout UV lak.

- Vybaveno přeměnou plného/polovičního světla.

- Vestavěná automatická regulace teploty a elektronické abnormální skákání.

- Zařízení na IR sušení na vodní bázi, může sušit lak na vodní bázi.

-LED lampy používají proces nízkoteplotního vytvrzování, aby byla zajištěna kvalita papíru a umožnilo laku rychleji vychladnout, což vám poskytne zážitek z vyšší kvality!

4. Automatický zásobník papíru

- Stohovač papíru je vybaven automatickou plošinou pro vkládání papíru.

- Fotoelektrický pneumatický oboustranný srovnávač papíru a silný papír plochý a pomalý; Mezilehlé zařízení zabraňující uvolnění silného papíru setrvačností; Střední rozsah pro zajištění hladkého a čistého příjmu papíru.

- Vybaveno chladicím ventilátorem a volitelnou chladicí klimatizací.

- Kontrolka abnormálního stavu a bezpečnostní detekční systém pro rychlé informování personálu o abnormálním stavu.

5. Automatické ovládání

- Motor VYUŽÍVÁ regulaci rychlosti konverze frekvence, bezpečný a spolehlivý.

- Celý stroj VYUŽÍVÁ PLC programovatelné řízení, jednoduchá obsluha, snadná údržba.

- Všechny části kabelu jsou spojeny rychlým konektorem, snadná instalace.

【1】 Automatický podavač (bez hřídelového motoru)

【2】 Nátěrový systém (UV olej/lesklý olej na vodní bázi)

【3】 IR sušící dopravník (UV sušička + IR sušička)

(1) Seznam konfigurace stroje FHSGJ-760 s plně automatickým vysokorychlostním plným/bodovým lakováním

(2)

(3) FHSGJ-760 Plně automatický vysokorychlostní plný/bodový lakovací stroj Náhradní díly

Parametry se mohou změnit bez předchozího upozornění a přednost má skutečný produkt.

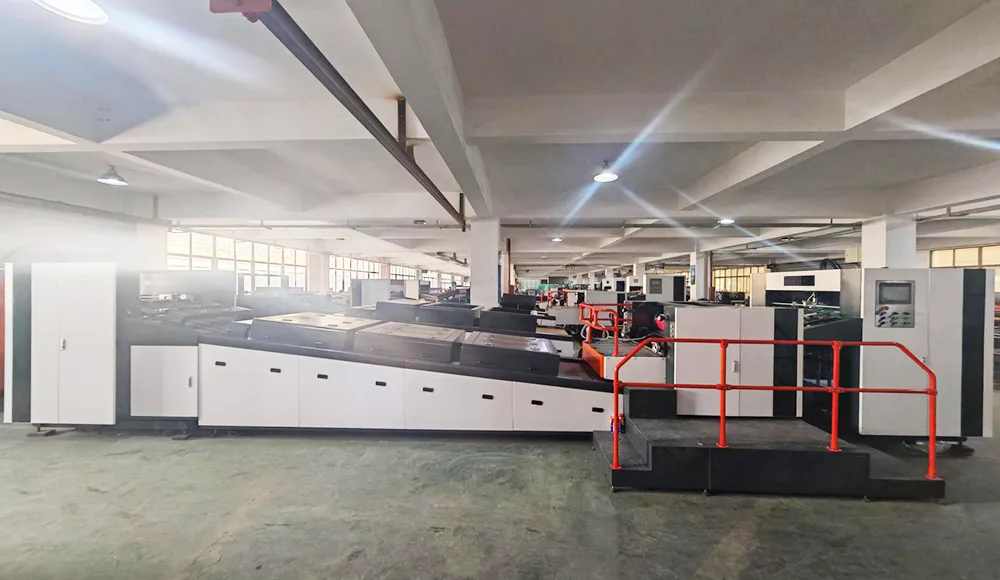

Plně automatický vysokorychlostní celo/bodový lakovací stroj

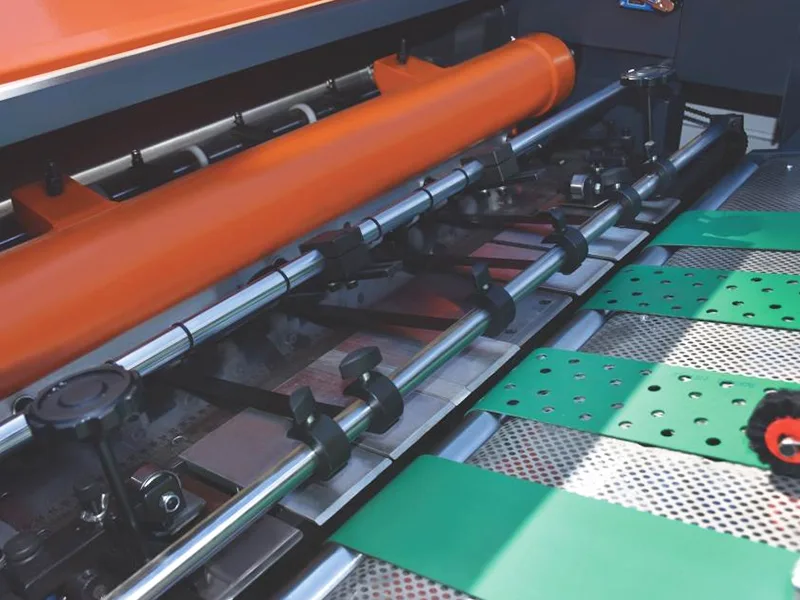

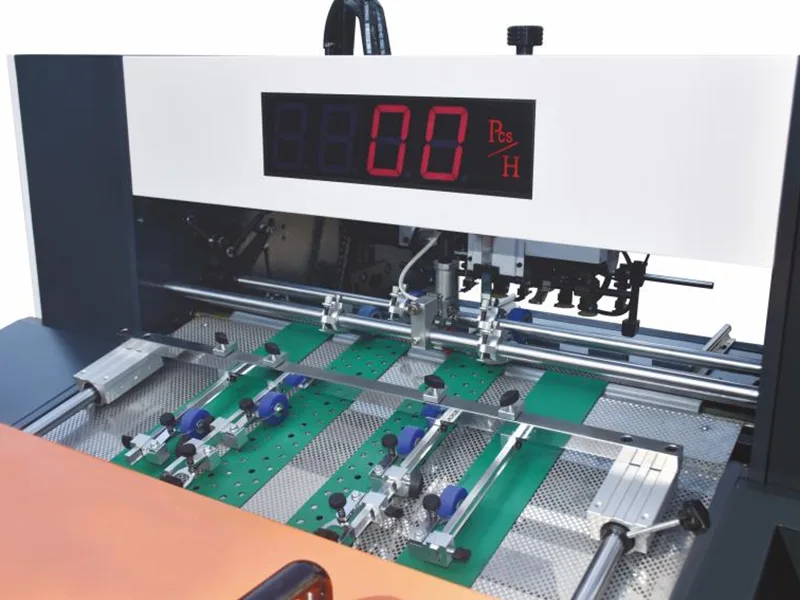

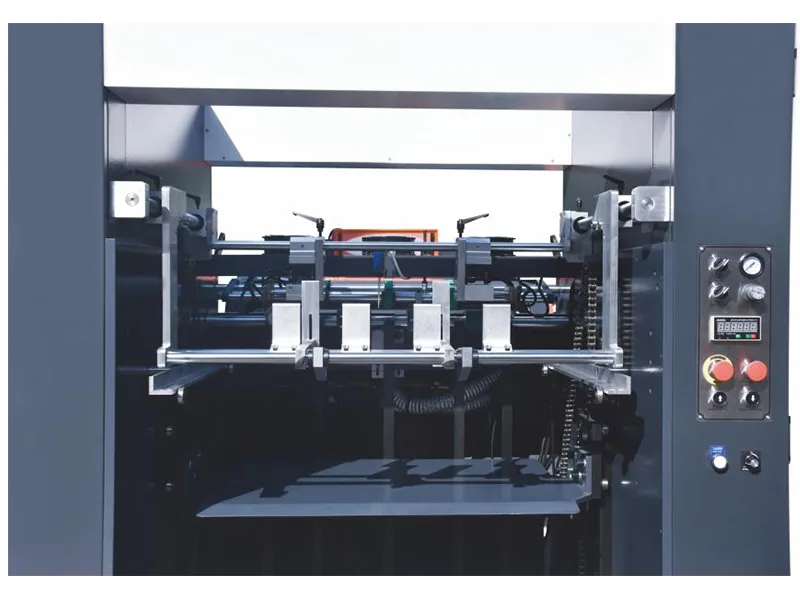

(1) Automatické podávání

1. Přijměte vysokorychlostní podavač ofsetového tisku (9000 listů/hod), abyste zajistili rychlý a stabilní provoz

2.Papírové fotoelektrické ovládání, automatické zvedání

3.Bezpečnost zvedání podavače s dvojitou ochranou

4. Pomocí nejnovější konstrukce stohovače papíru lze celý zásobník zasunout dovnitř a zásobník lze zasunout přímo po tisku, bez ručního třídění papíru. Lze také použít předzakladač. obousměrná volba. Výrazně šetří papírový čas a snižuje pracnost operátorů.

5.Dvouvrstvý detektor

6. Bezolejové vakuové čerpadlo

7. Přidali jsme funkci, která umožňuje stroji upravit polohu lakování papíru pomocí předních a bočních vodítek bez demontáže tiskové desky, když je poloha papíru nepřesná.

8. Na podavači byla přidána nová monitorovací obrazovka, která uživatelům umožňuje vidět stav sběru papíru ve sběrné stanici papíru, aniž by se museli pohybovat.

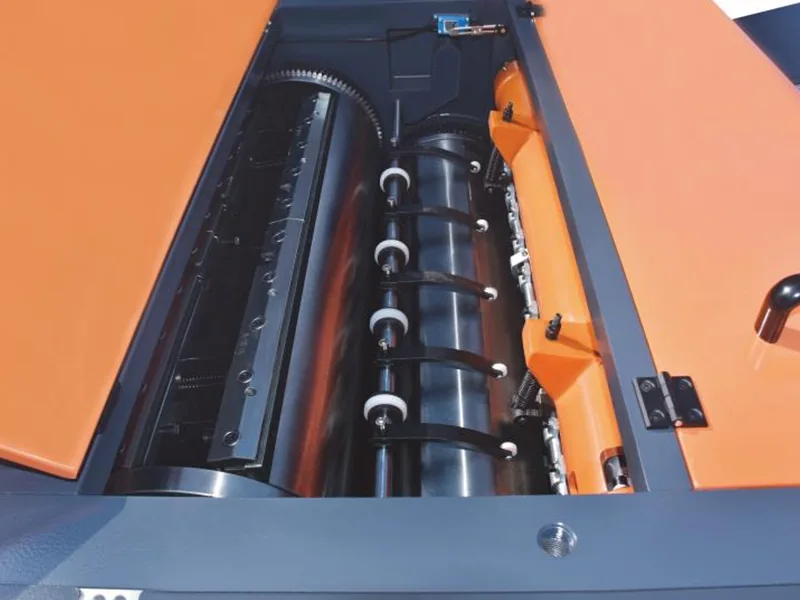

(2) Sekce povlaku

2 Hostitel nátěru

1. Potah deky: jemný a rovnoměrný.

2. Podavač ozubeného papíru: bez role papíru, hladké vysokorychlostní podávání papíru.

3. Válečky pro dávkování importovaného materiálu, nastavitelná tloušťka oleje při otáčení vpřed i vzad.

4. Stěnový panel hlavní jednotky: integrální odlitek HT200, tloušťka 80 mm.

5. Vyztužená licí základna HT200, stabilní vysokorychlostní provoz, odolná ložiska.

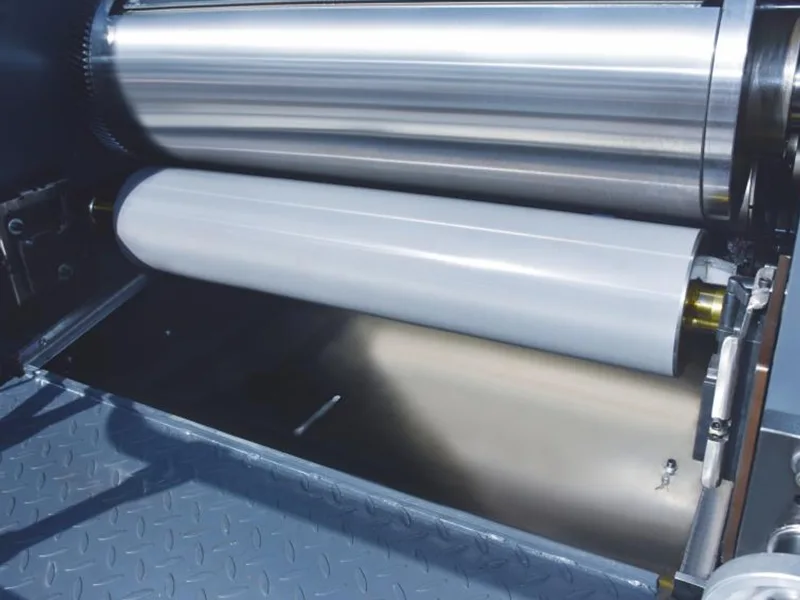

6. Otlačovací válec s velkým průměrem, dynamicky vyvážený pro rovnoměrné nanášení oleje.

7. Chybějící list a detekce nesouososti pro zajištění přesnosti registrace.

8. Rychloupínací deska.

9. Konstrukce dvojitého olejového čerpadla pro snadnější čištění.

10. Olejová vana a škrabka jsou potaženy teflonem, nepřilnavé.

- Rychlost potahování až 6000-9000 listů/hod.

- Použití velkého průměru otiskovacího bubnu, buben dynamickým vyvážením, potahování olejového filmu naplocho.Dvouhřídelový přenos oleje, škrabka, jednoduchá a spolehlivá kontrola oleje.

- Nátěrový buben využívá šroubové upínací zařízení, které je jednoduché a odolné.

- Struktura přenosu oleje vpřed a vzad, snadná konverze, flexibilní nastavení tloušťky.

- Volitelný keramický aniloxový válec a škrabka na dutiny nebo běžná škrabka.

Nové funkce: Abychom zákazníkům usnadnili výměnu tiskové desky, upgradovali jsme tuto funkci, abychom dosáhli jednorázového přizpůsobení.

FHSGJ-760 1050 je k dispozici s volitelnými keramickými aniloxovými válečky a raklemi.

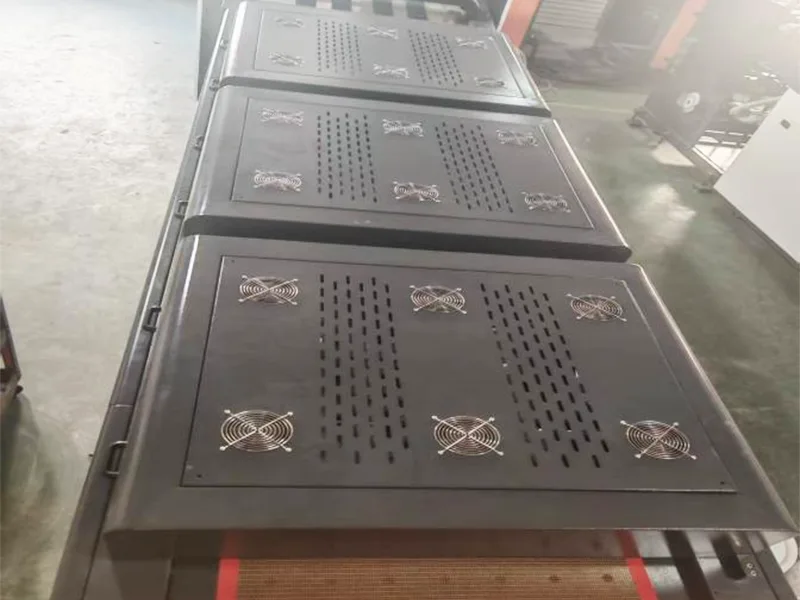

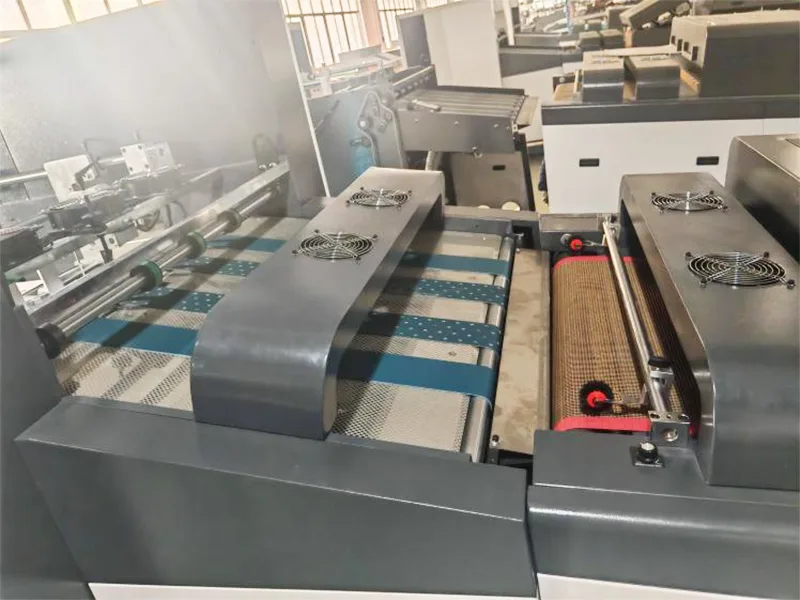

(3) Systém IR sušení a UV vytvrzování

3. UV sušící zařízení (UV sušič + IR sušič) Hlavní upgrade s volitelnými UV LED lampami

- UV sušící zařízení využívá tři UV rtuťové lampy, které mohou rychle ztuhnout UV lak.

- Vybaveno přeměnou plného/polovičního světla.

- Vestavěná automatická regulace teploty a elektronické abnormální skákání.

- Zařízení na IR sušení na vodní bázi, může sušit lak na vodní bázi.

- Trouba je vybavena teplotním čidlem a pod stínidlem je instalováno bezpečnostní lanko, které zabraňuje vznášení papíru a vzplanutí lampy.

- Trouba má funkci automatického zvedání, je ohnivzdorná a umožňuje snadnou výměnu žárovky.

- Teflonový dopravní pás s automatickým systémem korekce odchylek.

- Plně procesní sací podávání papíru a odsávací ventilace.

- Chlazení ventilátorem a zařízení pro přeskakování papíru.

- LED lampy používají proces nízkoteplotního vytvrzování, aby byla zajištěna kvalita papíru a umožnilo laku rychleji vychladnout, což vám poskytuje zážitek z vyšší kvality!

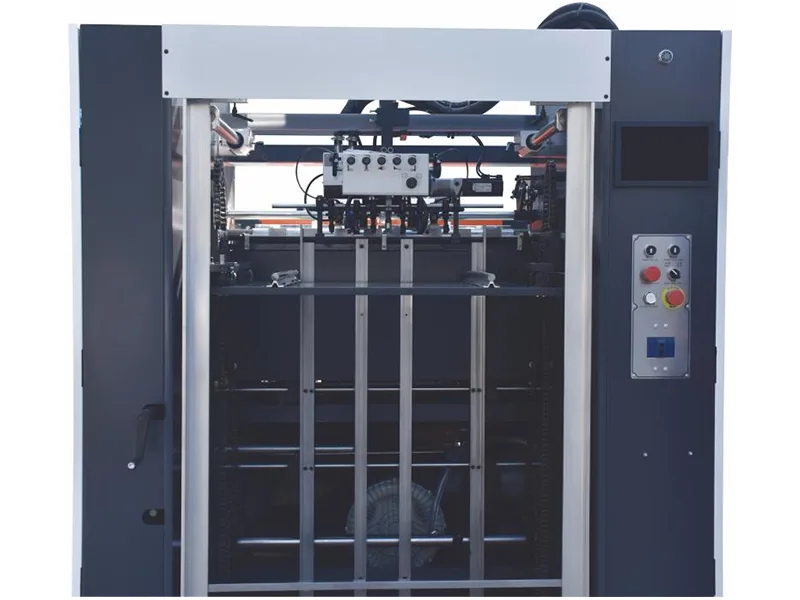

(4) Systém automatického podávání

5. Automatické ovládání

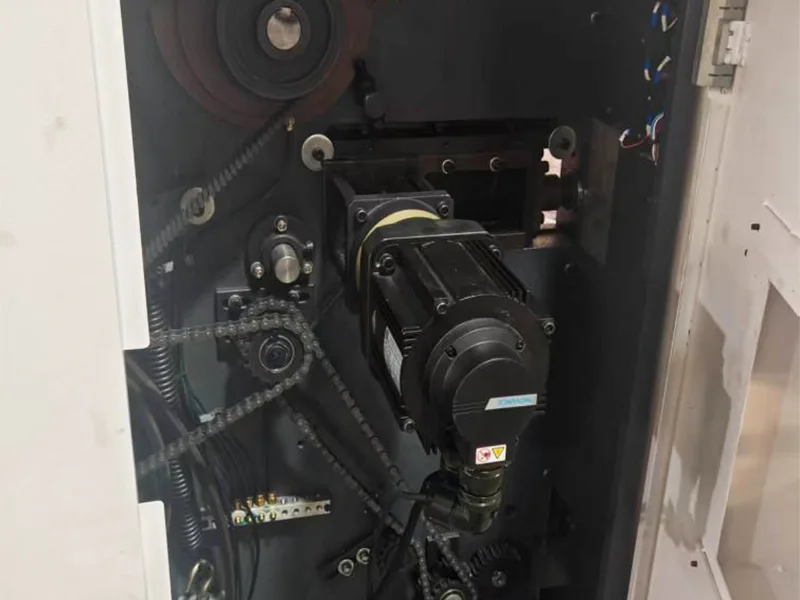

- Motor VYUŽÍVÁ regulaci rychlosti konverze frekvence, bezpečný a spolehlivý.

- Celý stroj VYUŽÍVÁ PLC programovatelné řízení, jednoduchá obsluha, snadná údržba.

- Všechny části kabelu jsou spojeny rychlým konektorem, snadná instalace.

1.Papírové fotoelektrické ovládání, automatické zvedání

2.Bezpečnost zvedání podavače s dvojitou ochranou

3. Vybavený funkcí pneumatické klapky papíru, můžete nastavit počet a čas úderu papíru, abyste zajistili úhlednost

4. Funkce automatického spouštění papíru v nepořádku

5. Odpovídá systému detekce zaseknutí papíru pro dosažení inteligentního zpomalení.
